矩阵切换器 派尼珂8进8出高清DVI视频会议矩阵系统NK-MS6208DVI

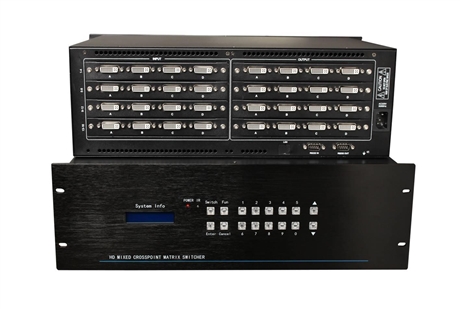

　　高清DVI矩阵切换器NK-MS6208DVI

　　高清DVI输入输出矩阵，支持电脑、投影、高清播放器等设备输入，输出自适应液晶电视、拼接屏、LED显示屏，高清显示，无锯齿、图像柔和。广泛应用于多媒体图形中心、广电、会议室等使用单位。

　　主要功能：

　　1、可选配内置中控模块，提供app，支持iphone、ipad、安卓平板及手机无线控制，提供设计平台，用户可对app软件的背景图片、颜色进行更换，按钮的大小、位置、外观可自由设计；iphone、ipad软件通过苹果公司审核，可从app store下载，不需越狱；

　　2、支持EDID管理，现场可通过串口软件更改板卡EDID数据；

　　3、DVI输入端带数字均衡调整电路，输出带信号预加重增强电路，使信号能进行更长距离传输，输入加输出都可超过40米距离（不需配带芯片的HDMI线）；

　　4、所有板卡和主板，采用德国Erni原装进口专业高速连接器，非普通金手指连接；

　　5、支持RS-232、红外（选配）、网口（选配）控制信号切换功能；

　　6、一体化全铝拉丝面板、蓝光液晶显示屏，美观高档的外观设计；

　　7、采用Contrex嵌入式ARM处理器控制，运行速度更快，系统更稳定；

　　8、支持一键快速查询功能，方便察看矩阵的切换状态；

　　9、具有掉电记忆功能带有断电现场保护，上电自动恢复关机前状态；

　　10、标准机架安装的金属机箱。

　　11、采用国际通用的标准宽电压输入电源，电网电压在 100V—250V 之间波动，都能保证稳定的输出，极大提高了系统的可靠性和稳定性，功耗55W

　　12、全贴片SMT工艺，特有ESD静电保护功能；

　　13、数字信号运用了点对点无损传输方式，有力保证了图像信号的高保真输出；

　　14、电讯级核心数字交换芯片，具有超强的抗干扰及全天候工作能力；

　　15、机架安装：标准3-12U ；

　　16、带宽：5.25Gbps，增益：0dB

　　17、位时钟抖动：<0.15Tbit

　　18、位上升时间：<0.3Tbit（20%--80%）

　　19、位下降时间：<0.3Tbit（20%--80%）

　　20、传输延时：5nS

　　21、切换速度：200ns（*长时间）

　　22、串行控制接口：RS-232, 9-针公 D型 接口,波特率：9600, 数据位8位， 停止位1, 无奇偶校验；2 = RX, 3 = TX, 5 = GND

　　23、以太网控制接口（选配）: RJ-45母接口,TCP/IP Server或UDP模式,自适应10M或100M,全双工;

　　24、平均故障间隔时间：（MTBF）30000小时

　　技术参数：

　　增益:0dB；

　　像素带宽:165MHz, 全数字；

　　接口带宽:3.2Gbps；

　　支持分辨率:高清1080P；

　　位时钟抖动(Clock Jitter) <0.15 Tbit；

　　位上升时间(Risetime )<0.3Tbit(20%--80%)；

　　位下降时间(Falltime)<0.3Tbit (20%--80%)；

　　*大传输延时5nS(±1nS)；

　　切换速度：210 ns

　　信号类型：全数字 T.M.D.S. 信号

　　接口：DVI-D母接口

　　信号强度：T.M.D.S +/- 0.4Vpp

　　*小/*大电平：T.M.D.S 2.9V/3.3V

　　EDID：EDID现场可擦写

　　阻抗：50 Ω

　　*大直流偏置误差：15mV

　　*大传输距离：输入加输出大于40米；

　　控制接口：RS-232；

　　串行控制接口：RS-232, 9-针D型公接口，波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位

　　串行控制口结构：2 = TX, 3 = RX, 5 = GND

　　电源：100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源

　　功耗：28w

　　温度储存、使用温度: -20℃ ~ +70°C

　　湿度：储存、使用湿度:10% ~ 90%

　　产品重量：约2.8kg
