图形拼接矩阵 派尼珂图形拼接处理器NK-HD600MGSP

类别: 拼接矩阵
发布时间: 2018-07-16
价格: 面议
简介: 图形拼接处理器NK-HD600MGSP产品简介图形拼接处理器又名图形拼接矩阵,高清多屏拼接处理器,HDMI/DVI无缝视频混合矩阵,服务器外置拼接开窗,开窗漫游叠加,无缝混合矩
发送联系信息 订购热线:020-87504316
产品详情

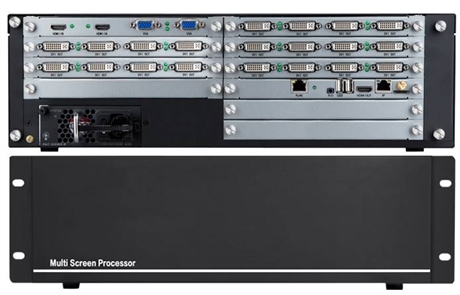

  图形拼接处理器NK-HD600MGSP

  产品简介

  图形拼接处理器又名图形拼接矩阵,高清多屏拼接处理器,HDMI/DVI无缝视频混合矩阵,服务器外置拼接开窗,开窗漫游叠加,无缝混合矩阵HDMI\VGA\DVI服务器

  6000系列多屏幕拼接处理器是一台纯硬件架构、无操作系统的高性能视频图像处理工作站,可广泛应用于安防监控、展览展示、军事指挥、教育科研、*府公告、商业显示等行业。高清多屏拼接处理器,HDMI/DVI无缝视频混合矩阵,服务器外置拼接开窗,开窗漫游叠加,无缝混合矩阵HDMI\VGA\DVI服务器

  6000系列多屏幕拼接处理器采用FPGA+的系统架构,针对7x24 工作环境为用户提供安防拼接与商业显示跨界融合的解决方案,模块化设计提供了高度的灵活性和可维护性。以FPGA 的视频处理技术为基础,打造FPGA+架构的灵活应用。基于智能控制技术、运算编解码技术以及Android灵活的显示交互技术,构建起一个模块化、嵌入式、智能可扩展的显示管理平台,可实现画面的任意开窗、漫游、叠加、缩放、旋转等多种显示效果。

  6000系列多屏幕拼接处理器包含1U、3U、6U等多种功能型号,每种型号均可配置多种不同的可选规模,其中最大能支持144块大屏幕的拼接显示。

  二、功能特性 系统架构 FPGA+架构

  以高稳定高带宽FPGA纯硬件架构为基础,采用功能化模块化板卡的硬件设计,实现无限扩展的FPGA+架构。

  模块化插卡式设计

  输入板、输出板、切换板、矩阵板、风扇、电源、防尘网等主要模块均为插卡式设计,为日常使用及维护带来了极大的方便。

  扩展槽支持输入输出板卡任意混插

  支持高达4组显示墙的分组管理,支持多组不同分辨率及拼接模式的显示布局;各组屏之间信号共享,方便用户管理。

  输出映射

  工程现场施工更具灵活性,实现设备与显示单元之间的连接线材无需一一对应,可在软件中随时随意调整。

  视频图像处理

  智能缩放技术,图像缩放采用智能多相位滤波算法,根据图像特点自动选择最优的滤波系数,图像接近失量级缩放效果,保证更多细节,边缘无锯齿以及很好的锐度。

  支持多路超高分辨率底图

  支持多路矢量级字幕,同时支持动态滚动字幕和静态字幕,可以任意编辑显示内容、字体、颜色等参数。

  支持AI级图像一键处理引擎,采用人工智能级图像处理技术,能实现一键补光、一键去雾等图像智能处理。

  支持无缝切换,处理器内部集成高清信号处理机制,保证信号切换时无延时、无蓝屏、无黑屏等中间过渡状态。

  支持智能去黑边(输入图像任意裁剪),边缘融合区域放大等画面实时处理功能。

  支持画面的任意跨屏、开窗、漫游、叠加、缩放功能;最多支持单屏四画面的独立层叠与布局。

  支持输入信号的字符叠加功能,可以通过控制软件更改字体类型、大小、背景色、前景色、显示位置等参数。

  支持输入信号自动探测,实时探测每一个输入端口是否有信号接入,输入板卡及客户端软件均有状态指示。

  支持矩阵切换,处理器内部集成矩阵功能,支持所有输入信号任意切换至所有输出端口。

  网络及多媒体处理技术

  支持ONVIF、RTSP等网络流媒体协议,可兼容市面主流品牌网络摄像机(IPC)、NVR、视频流媒体服务器等; 单个网口最大支持64路D1,32路720P,16路1080P,4路4K解码。

  支持信息发布上屏

  视频、图片、数字标题、滚动横幅发布,电子时钟、实时气象等控件显示,图文信息自主编辑,满足各种显示设备的信息发布上屏。

  自带播放系统,支持各类媒体格式

  支持几乎所有的视频(rmvb、avi、mpeg、dat、mov、mkv、wmv等),音频(mp3、wma、wav等),图片(jpg、 gif、png等);支持流媒体电视,摄像采集等,支持PDF、office文档、动态网页、天气、时间、滚动字幕等。

  其他特色增值功能

  支持冗余电源,一个正常使用电源,一个备份电源。正常电源出现故障时,自动切换至备用电源。

  支持BS控制/支持跨平台控制

  无需安装任何客户端软件,支持网页登录控制;支持windows、IOS、MAC OS、Android、Linux等各类操作系统 跨平台控制。

  支持智能温控,处理器实时检测自身内部温度,并自动控制风扇开关。

  支持预操作模式,开启该功能后,所有窗口的操作将不会立马生效,需点击确认后,再一次性将所有操作生效。

  图像处理



  矩阵切换



  处理器自带矩阵功能,支持所有输入信号任意切换至所有输出端口。



  画面拼接



  支持任意拼接组合,支持画面的开窗、漫游、缩放功能;



  画面分割



  CVBS视频信号最大支持单屏16分割;IPC网络信号最大支持单屏64分割;



  OSD字符叠加



  支持输入信号的OSD字符叠加功能,可以通过控制软件更改字体类型、字体大小、背景色、前景色、显示位置等参数。



  输入图像裁剪



  支持输入图像的任意裁剪。



  超高分辨率

  静态底图(选配)



  不支持



  <=1通道



  <=4通道



  <=1通道



  <=4通道



  支持超高分辨率静态图像叠加显示。开启底图时,默认占用最底层窗口通道。底图显示支持3种模式:所有屏幕单屏显示、所有屏幕拼接显示、部分连续区域拼接显示。



  高清矢量字幕(选配)



  不支持



  选配



  超高清点对点矢量字幕,支持动态字幕和静态字幕,可以任意编辑显示内容、字体、颜色等参数。



  无黑场实时切换



  信号切换时不会出现黑场、花屏现象。



  边缘屏蔽



  支持边缘屏蔽功能,可以设置屏幕边缘的尺寸。



  显示控制



  输出映射



  工程现场施工更具灵活性,实现设备与显示单元之间的连接线材无需一一对应,可在软件中随时随意调整



  屏幕分组



  单台处理器最多支持4组显示墙的设置。



  情景模式



  最大16个



  最大32个
