矩阵切换器 派尼珂无缝拼接VGA/DVI/AV音视频混插矩阵处理器

类别: 高清混合矩阵
发布时间: 2019-01-18
价格: 面议
简介: 高清混合矩阵切换器NK-HD650808SHM高清HDMI混合矩阵8进8出无缝拼接VGA/DVI/AV音视频混插矩阵处理器产品概述:高清混合矩阵切换器,最大支持8张输入输出板卡
发送联系信息 订购热线:020-87504316
产品详情

  高清混合矩阵切换器NK-HD650808SHM

  高清HDMI混合矩阵88出无缝拼接VGA/DVI/AV音视频混插矩阵处理器



  产品概述:

  高清混合矩阵切换器,最大支持8张输入输出板卡,覆盖目前主要音视频信号类型,同时兼容模拟信号、数字高清信号输入,并支持多种信号格式,(光纤,双绞线网口,HDMI、DVI、VGA、CVBS、、YPbPr、SDI)信号本地直连输入,以及(光纤,双绞线网口,HDMI、DVI、VGA、CVBS、、YPbPr、SDI)直连输出。除此之外,还具备HDMI输出音频分离技术,还提供双绞线(HDBaseT)输入输出板卡,配合双绞线传输器可通过双绞线延长输入与输出的信号传输距离到60M。领先的全数字信号处理技术可保证信号无失真处理,将最优质的画面送至显示终端。可广泛应用于电视教学、智能交通管理中心、广播电视工程、多媒体会议厅、大屏幕显示工程、指挥控制监控中心等场所。

  功能特点:

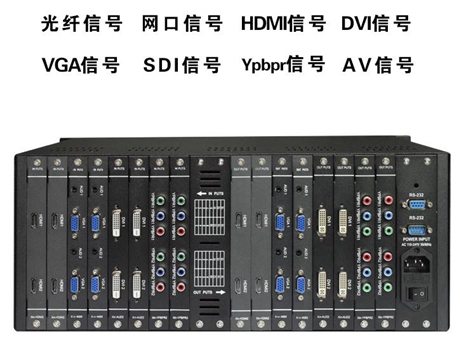

  插卡式结构:输入信号支持:AV、VGA、 YPbPr、 DVI、 HDMI、SDI、光 纤、 网口;输出信号支持:AV、HDMI、DVI、YPbPr、VGA、光纤、网口、SDI,卡片式结构,极其容易扩展或更换;

  采用FPGA可编程逻辑阵列电路,性能更稳定;

  HDCP兼容,支持蓝光DVD信号重现和切换、分配;

  音频环出功能:输出HDMI信号支持音频分离输出(立体声)功能,能方便与扩声系统连接;

  音频接入功能:可选配VGA 、DVI信号输入板带有音频输入接口,配合输出板音频分离输出功能,能实现音视频同步切换而无需另外配置音频切换设备;

  支持输入EDID读取,自定义功能;

  具有掉电记忆功能和现场记忆功能:带有断电现场保护功能;

  支持8张所有格式输入输出板卡;最大支持扩展144路信号输入,144路信号输出;支持嵌入式多通道数字音频信号的交叉切换;

  输入输出卡:每块板卡为2/4路,可按需求配置不同格式的输入板卡;

  支持全高清:与包括 1080p/60 的所有 HDTV分辨率和高达 1920*1200 的 PC 的分辨率兼容;

  支持协议:支持 3D、HDMI 1.4(部分)、HDCP、与及 DVI 1.0 协议。支持高色深,以及高达 3.25Gbps 速率;

  高可靠性检测:板卡和母箱均经过AOI光学检测,确保清除所有可能之隐患(可提供设备采购单验证);板卡和母箱均经过72小时老化测试(可提供老化测试记录);板卡和母箱均经过安规检测和电磁兼容检测。

  本产品带有断电现现场切换记忆保护、视频同步或分离切换等功能,具备RS232通讯通讯接口,可以方便与电脑、遥控系统或各种远端控制设备配合使用;

  控制方式:面板、遥控器、RS232 PC电脑

  技术参数:

  输入



  HDMI信号



  接口



  HDMI母接口



  信号强度



  T.M.D.S+/-0.4Vpp



  最小\最大电平



  T.M.D.S2.9V/3.3V



  输入EDID



  使用系统默认EDID功能



  阻抗



  75Ω



  DVI信号



  接口



  DVI-D母接口



  信号强度



  T.M.D.S+/-0.4Vpp



  最小\最大电平



  T.M.D.S.2.9V/3.3V



  阻抗



  50Ω



  输入EDID



  使用系统默认EDID功能



  最大直接偏置误差



  15mV



  VGA信号



  连接类型



  VGA 15HDF接口输入



  最小输入电平



  0.5Vp-p



  最大输入电平



  2.0Vp-p



  I\O阻抗



  75Ω



  VIDEO信号



  连接类型



  RCA接口(莲花)



  最小输入电平



  0.5Vp-p



  最大输入电平



  2.0Vp-p



  I\O阻抗



  75Ω



  回波损耗



  -30dB@5MHz



  SDI信号



  最小/最大电平



  0.5V to 1.0 Vp-p



  最大传输范围



  3G:140m.HD:200m.SD:400m



  数据频率



  19Mbps 到2.97 Gbps



  冲过



  <10%



  移动



  <540ps±10%



  视频格式



  270MbpsSDI\1.485GbpsHD-SDI和2.97Gbps 3G-SDI



  色差分量信号



  连接类型



  RCA接口(莲花)
