高清SDI转HDMI转换器 派尼珂SDI转HDMI带SDI环路输出

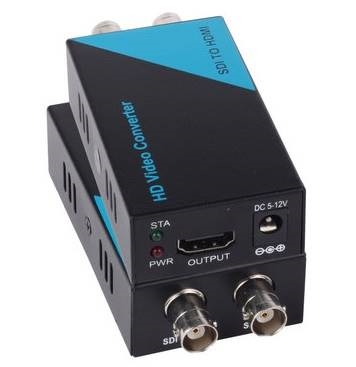

高清SDI转HDMI转换器
NK-HDVC100SDI-HDMI
3G-SDI/HD-SDI转HDMI带SDI环路输出,具有SDI分配功能,广播工业级电路标准设计,稳定性更高,广电级图像画质
产品概述:
这款SDI转HDMI高清转换器支持将广播级SDI信号转为高清HDMI信号输出,集成SDI接收器及HDMI调制器,可方便的将SDI信号转为HDMI信号,同时会将SDI所带音频信号分离转换后嵌入到HDMI信号中,以实现声音及图像同步传输。工作原理是把单路数字分量串行接口(SDI)信号通过转变成TMDS信号,从而可以将高清摄像机和带HDMI接口的显示终端连接起来。
二.产品特性:
◇采用进口芯片设计,无延时
◇ 提供高清数字分量串行接口SDI(SD/HD-SDI)输入接口,支持1920×1080/60HZ
◇ 提供高清数字信号HDMI(1080P@60Hz)I输出接口.
◇分辨率自动识别
◇ 提供电源适配器5V DC接口.
◇ 支持SDI中继功能,可延伸SDI信号150米
◇ 支持SDI内嵌音频输入,集成SDI接收器,集成HDMI调制器.
◇ 支持SDI输出错误检测(掉线,丢帧警报,误码率指示).
◇ 支持HDMI1.3版本并向下兼容.
◇ 支持AES/EBU音频嵌入到TMDS信号中,经HDMI输出.
◇ 支持音频和图像唇形同步输出.
◇ 支持输出视频流畅,无信号丢失、偏屏和屏幕抖动.
◇ 产品专业于广电播出机房及非编系统,安装简便(无软件与驱动安装).
◇通过 CE, FCC, RoHS 认证.
广泛用于电视台、多媒体视频教学中心、医疗手术高清视频转换、视频会议、数据中心等
三.技术参数:
产品名称
|
SDI转HDMI高清转换器
|
输出信号
|
HDMI(1.3/1.2)
|
输入信号
|
HD-SDI(SMPTE 259M/ SMPTE 292M/ SMPTE 296M/ SMPTE 274M)
|
接口类型
|
输出接口: 1路HDMI A公座,1路HD-SDI 输接入口:1路HD-SDI (SMPTE 292M, 424M)/BNC
|
功耗
|
5V DC 1A
|
输入分辨率
|
1080I @60HZ (SMPTE260M /SMPTE274M) HDTV 1080I @50HZ (SMPTE274M /SMPTE295M) HDTV 1080P @30/50/60 HZ(SMPTE274M) HDTV 1080P @25HZ (SMPTE274M) HDTV 1080P @24HZ (SMPTE274M) HDTV 720P @60HZ (SMPTE296M) HDTV 720P @50HZ (SMPTE296M) HDTV NTSC(SMPTE267)SDTV PAL-I(ITU-R BT601.5)SDTV PAL-B,G,H(ITU-R BT601.5)SDTV PAL-N(ITU-R BT601.5)SDTV
|
输出分辨率
|
1080P@60Hz,1080I@60HZ/50HZ,720P@60HZ/50HZ
|
带宽
|
225MHZ
|
传输距离
|
SDI:120M,HDMI:50M
|
认证
|
FCC Part 15 Class B, CE, VCCI, C-Tick, BDMI, RoHS
|
温度
|
运行温度. -10 C ~50 °C (14-122°F) 相对湿度. 30%~ 85% 保存温度. -10 °C ~ 85 °C (14~176°F)
|
尺寸
|
142(W) x 120(L) x 36.2(H) mm
|
外壳材质
|
金属外壳
|
四.应用场合:
