矩阵切换器 派尼珂高清SDI16进8出矩阵系统NK-MS151608SDI

类别: HD-SDI矩阵切换器
发布时间: 2019-01-18
价格: 面议
简介: 高清HD-SDI矩阵系统NK-MS151608SDISDI16进8出矩阵功能简介1.最大容量:16输入通道,8输出通道。2.支持码率:143Mb/s-2.97Gb/s3.内置1
发送联系信息 订购热线:020-87504316
产品详情

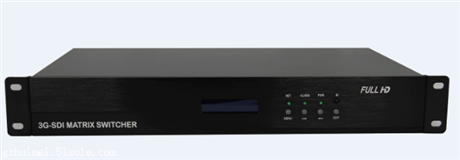

  高清HD-SDI矩阵系统NK-MS151608SDI

  SDI 16进8出矩阵

  功能简介

  1. 最大容量:16输入通道,8输出通道。

  2. 支持码率:143Mb/s - 2.97 Gb/s

  3. 内置120MHz高性能CPU,能实现快速操作和控制。

  4. 2X16 LCD显示屏,可显示操作菜单和状态信息。

  5. 具有以太网接口和RS-232接口,支持TCP/IP、UDP、RS-232控制协议。

  6. 具有多组RS485或RS422接口。

  7. 多达10组场景存储和调用功能。

  8. 序列切换功能,最多32组序列,每组可设置32个动作。

  9. 序列组循环调用功能,最多可设置8个序列组。

  10. 场景定时切换功能。

  11. 可定义多达5个输出群组,每组可设置5个通道。

  12. 所有功能设置及通道状态,掉电自动保存。

  13. 面板锁定保护功能。

  14. 红外遥控器能进行所有切换操作和部分设置功能。

  15. 可通过外置键盘进行操作。

  16. 输入输出端口和通讯接口有浪涌保护措施及抗雷击干扰设计。

  17. 复杂控制逻辑和设置通过PC软件完成,并存储在设备中,掉电保存。

  18. 用户通过PC软件或键盘或遥控器来远程控制球机。

  19. 可使用中央控制系统来控制设备。

  20.可级连多台设备实现大规模系统。

  21.可定制各种规格4-128路

  技术参数:

  HD-SDI视频输入



  16路



  HD-SDI视频输出



  8路



  控制



  RS485



  视频接口类型



  BNC接口



  电平



  800mv



  阻抗



  75欧姆



  Sdi数据码流



  143Mb/s-2.97Gb/s



  SDI数据类型



  NRZ



  SDI传输距离



  75-5视频线,100米



  兼容性



  字适应SDI,HD-SDI,3G-SDI视频信号



  回波损耗



  >21Db,5HZ-1.485GHZ



  直流偏置



  ±80mv



  上升和下降时间



  SD:400-800PS,3G-SDI:<135ps



  工作电源



  100VAC-240VAC



  温度



  -15-55°



  机箱尺寸



  1U



  重量



  4KG
