模拟视频复用器 派尼珂4路视频复用器带485数据NK-8604VM1D

类别: 视频复合器
发布时间: 2018-08-02
价格: 面议
简介: 4路视频复用器带485数据NK-8604VM1D2路视频、3路视频复合器、4路视频复用器、多路模拟视频叠加复合延长器是把2台、4台摄像机的视频信号混合在一根同轴电缆上共同传输。
发送联系信息 订购热线:020-87504316
产品详情

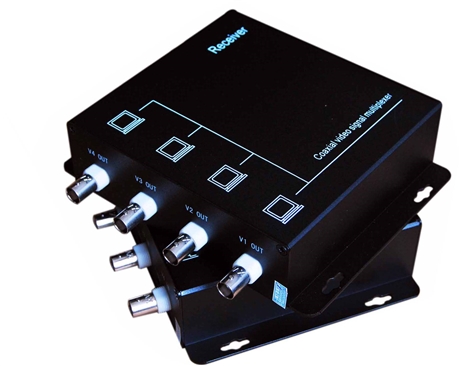

  4路视频复用器带485数据NK-8604VM1D

  2路视频、3路视频复合器、4路视频复用器、多路模拟视频叠加复合延长器是把2台、4台摄像机的视频信号混合在一根同轴电缆上共同传输。它是利用有线电视原理、采用调制解调原理,采用频分复用技术,即把控制信号和视频信号调制在不同的频率点,再复合在一起传送,它可以实现在一根电缆内同时同向或者逆向传输两路、4路视频信号,利用普通视频线可以传输600米,这样可有效提升线缆利用率,具有图像清晰、安装方便等特点。支持700线、1000线、1200线模拟摄像机信号,TVI/CVI/AHD此款不支持,见另外一款型号。

  它解决了控制信号的远距离传输,可大大延伸视频信号的传输距离。这种传输方式节省材料和成本、施工方便、免调试、稳定、可靠,等特点,在系统扩展和改造时更具灵活性,是视控信号传输的理想首选设备。

  视频复用功能:该产品能实现一根同轴电缆传输2路/4路视频信号的功能,主要应用如下:

  解决工程维修中因同轴线缆的损坏、新添加摄像机需要重新布线等问题,本产品不需另外布线即可为客户解决施工复杂、人工成本过高问题。

  视频抗干扰功能:V2(视频2)可当移频型抗干扰器使用,其广泛应用于电梯、厂矿、电厂、电解铝车间、道路、灯杆监控、煤矿、旅游景点、农场、山区、车厢等各种场所。主要解决各种顽固的干扰问题(电梯、变电站、电动机、工业变频器及各种高频电磁干扰)。

  产品特点

  1、 新工程中采用本设备,可以把同向两根视频电缆转变成一根视频电缆使用,节省电缆使用量; 2、 改造工程中,新增加点位可以就近接入; 3、 适合各种带云台控制或不带云台控制的远距离视频信号和数据控制信号的共缆传输; 4、 可在视频电缆也可以在射频电缆中远距离实现; 5、 内置防静电保护电路(采用防突破半导体元件)信号隔离模块,有效保护主控室设备不受外界静电干扰; 6、 模块化设计安装; 7、 两路、四路视频同轴双向传输; 8、 传输距离远(SYV75-5同轴电缆一路可以传输400米,第二路可以传输600米;并具有移频型抗干扰器的功能)同时保证图像达到4级效果;

  9、免调试,自适应: 只要在传输距离范围内,设备会自动调整自己的指标,确保电路可以兼容0距离与最远距离自适应,从而达到最佳效果,抗干扰能力强、工作稳定可靠;

  10、采用频率复用技术可有效抵抗各种干扰; 11、全实时图像传输,无丢帧无延时,广播级图像指示; 12、简洁布线结构、取材方便、成本低廉、施工简便、缩短工时; 13、产品采用贴片安装工艺,保障其稳定性;

  14、1路RS485数据,可选功能。

  15、规格有2路、4路、6路、8路

  调试检修

  接收器的信号强度调节一般情况下不用动,本产品有自动增益功能,如果发现不同步,可适当调节接收器端的ATT电平调整按钮,增益强度可衰减20dB。

  信号太弱图像会产生雪花点干扰,使用小螺丝刀对电平调整按钮进行调整,顺时针信号增大,反之减小,信号太强易造成网状干扰或图像扭曲现象,用螺丝刀调整。

  发射器要有合适的图像信号输入电压,输入图像信号电压太低使得图像效果发灰图像层次感下降甚至会产生图像扭曲,输入图像信号电压太高使得图像黑白对比过强同样也会造成图像层次感下降甚至会产生图像扭曲,因此,使用中必须据实际情况调整确定,每个发射器留有输入电压调整电位器,使用小螺丝刀对V-ADJ进行调整,顺时针信号增大,反之减小。
