HDMI转SDI带电池 派尼珂HDMI转3G-SDI转换器带电池背板热靴接口

类别: 高清视频转换器
发布时间: 2018-08-09
价格: 面议
简介: HDMI转3G-SDI转换器带电池背板热靴接口NK-CHS601SDI产品概述:带热靴功能的HDMIto3G/HD/SD-SDI转换器,便携式电池供电的高清HDMI转换器,户外
发送联系信息 订购热线:020-87504316
产品详情

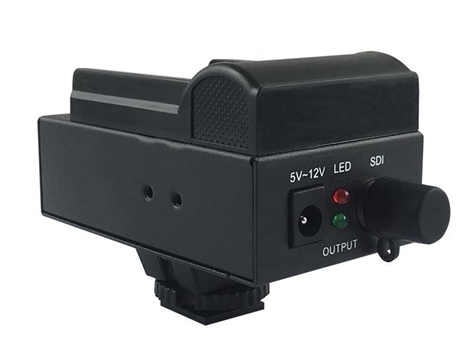

  HDMI3G-SDI转换器带电池背板热靴接口

  NK-CHS601SDI

  产品概述:

  带热靴功能的HDMI to 3G/HD/SD-SDI转换器,便携式电池供电的高清HDMI转换器,户外直播高清HDMI转换器,是将摄录机、会议摄像机等的高清HDMI数字信号直接转换(ByPass)为广播级的3G-SDI信号,广播级画质、实时远距离传输100米以以上,可以使HDMI信号以高达2.970 Gbit/s的速率传输到SDI显示设备上,显示信号无损转换传输。是一款专用于广电影视拍摄、高清多媒体视频传输、户外直播传输输出的HDMI信号转换为高清数字分量串行接口SDI信号的设备。该设备集成SDI发送器及HDMI解调器,内建专业的视频缩放、去交织和帧率转换引擎,可方便地将HDMI信号转为3G-SDI信号,同时会将HDMI音频信号分离转换后嵌入到SDI信号中,以实现声音及图像同步传输。

  此转换器采用了成熟稳定的方案,优化了电路设计,内部电路均采用优质元器件,具有集成度高、可靠性强、灵活性好、兼容性佳等优点。采用相机电池供电、手机充电宝电池供电,带热靴接口,广泛用于直播编码器设备、摄录机摄像机、无人机直播拍摄上,体积小、重量轻、方便供电、安装简单便携式即插即用。

  特点

  1、1路HDMI输入,1路SDI输出。

  2、支持 SMPTE 424M, SMPTE 292M, SMPTE 259M标准,标准SD/HD/3G-SDI信号均可完美转换。

  3、支持HDMI信号的输入分辨率:480i@59.94、576i、720p@50/59.94/60、1080i@50/59.94/60、1080p@23.98/24/25/29.97/30/50/59.94/60

  4、将HDMI信号转换为SDI信号:

  480i/576i 转换为SD-SDI (SMPTE 259M-C,270 Mbit/s速率)

  720P/1080i 转换为 HD-SDI (SMPTE 292M,1.485 Gbit/s or 1.485/1.001 Gbit/s速率)

  1080P转换为3G-SDI (SMPTE 424M/425M-AB,2.970 Gbit/s and 2.970/1.001 Gbit/s速率)

  5、SDI传输距离:SD-SDI模式300米,HD-SDI模式200米,3G-SDI模式100米

  6、采用自适应信号增强技术,同时确保视频信号无损还原。

  7、支持DC5V-12V宽幅电压输入。

  8、灵活的供电系统,适配器供电或者锂电池供电

  9、便携式、体积小、重量轻,方便工程项目使用。

  10、热靴孔安装。

  11、电源/输入/输出状态指示灯。

  12、压铸工艺铝合金外壳,坚固耐用。

  技术参数:

  输入输出信号



  HDMI输入



  1路



  HDMI版本:



  1.3,向下兼容HDMI1.2/1.1等



  输出信号



  1路3G/HD/SD-SDI



  HDCP版本:HDCP



  1.2



  信号格式



  HDMI



  1080P(60/59.94/59/50/30/29.97/29/25/24)



  1080I(60/59.94/50)



  1080PsF24



  720P(60/59.94/50)



  576I,480I(60/59.94)



  SDI支持格式



  1080P(60/59.94/59/50/30/29.97/29/25/24)



  1080I(60/59.94/50)



  1080PsF24



  720P(60/59.94/50)



  576I,480I(60/59.94)



  最大传输速率:



  10.2G 输入输出TMDS信号:0.5~1.5Vp p(TMDS)



  电源



  功耗



  ≤3W



  工作电压



  DC5V~12V



  电池选配



  F970,D28S,E6、F750等



  其他



  尺寸



  80x42x 24(mm)



  净重



  180g/206g (With F970 Plate)



  工作温度



  -20℃~55℃



  储藏温度



  -30℃~65℃



  安装方式



  热靴接口
